法蘭類型和密封面形式：

　　1、板式平焊法蘭

　　板式平焊法蘭(化工標準HG20592、國家標準GB/T9119、機械JB/T81)：取材方便，制造簡單，成本低，使用廣泛;但剛性較差，因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。平焊法蘭的主要設計缺點是它不能保證無泄漏。

　　密封面型式有平面和突面。

　　2、帶頸平焊法蘭

　　帶頸平焊法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭之一。

　　帶頸平焊法蘭頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動，但現場安裝較方便，可省略焊縫拍揉傷的工序。

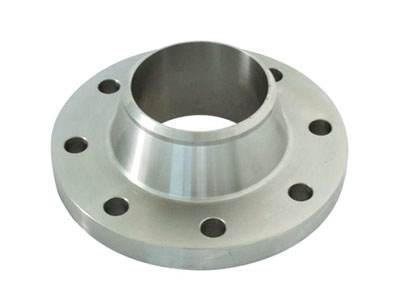

　　3、帶頸對焊法蘭

　　帶頸對焊法蘭全稱帶頸對焊鋼制管法蘭，也叫高頸法蘭，英文名稱：Slip-on 簡稱SO。

　　帶頸對焊法蘭同板式平焊法蘭一樣也是將鋼管、管件等伸入法蘭內通過角焊縫與設備或管道連接的法蘭。

　　帶頸對焊法蘭的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

　　帶頸對焊法蘭的通徑范圍：DN10~DN600

　　適用范圍：PN系列 PN2.5~PN40; Class系列Class150~Class1500

　　法蘭材料：碳素鋼、珞鉬鋼、304、316、304L、316L、321、347、CF8C。

　　制造工藝 ：鍛造。

　　優點：帶頸對焊法蘭也屬于平焊法蘭，因為有個短頸，從而提高了法蘭的強度改善了法蘭的承載力度。所以可以用于更高壓力的管道上。

　　缺點：較板式對焊法蘭而言造價更高，由于其形狀的特點在運輸途中更容易磕碰。

　　4、整體法蘭

　　整體法蘭是一種法蘭的連接方式。也是屬于帶頸對焊鋼制管法蘭的一種。材質有碳鋼、不銹鋼、合金鋼等。在國內各個標準之中，用IF來表示整體法蘭。多用于壓力較高的管道之中。生產工藝一般為鑄造。

　　在法蘭類型中就是用一個“IF”來表示整體法蘭的類型。一般為突面(RF),如果在易燃、易爆、高度和極度危害的使用工況之中，則可以選用除了RF面之外的凸凹面(MFM)及榫槽面(TG)的密封面的形式。

　　5、承插焊法蘭

　　承插焊法蘭是一端與鋼管焊接另一端用螺栓連接的的法蘭。

　　密封面形式：突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)

　　應用范圍：鍋爐壓力容器、石油、化工、造船、制藥、冶金、機械、沖壓彎頭食品等行業承插焊法蘭：常用于PN≤10.0MPa，DN≤40的管道中;

　　6、螺紋法蘭

　　螺紋法蘭是將法蘭的內孔加工成管螺紋，并和帶螺紋的管子配套實現連接，是一種非焊接法蘭。它和平焊法蘭或?qū)阜ㄌm相比，螺紋法蘭具有安裝、維修方便的特點，可在一些現場不允許焊接的管線上使用。

　　合金鋼法蘭有足夠的強度，但不易焊接，或焊接性能不好，亦可選擇螺紋法蘭。但在管道溫度變化急劇或溫度高于260℃低于-45℃的條件下，建議不使用螺紋法蘭，以免發生泄漏。

　　7、對焊環松套法蘭

　　對焊環松套法蘭是可以活動的法蘭片,一般是配套在給排水配件上，廠家出廠時伸縮節兩端就各有一片法蘭，直接與工程中的管道、設備用螺栓連接。

　　使用對焊環松套法蘭的目的一般是為了節省材料，其結構分成兩部分，管子部分一頭和管道接，一頭做成對焊環。法蘭盤采用低等級的材料，而管子部分使用和管道一樣的材料，達到節省材料的目的。

　　對焊環松套法蘭的優點：

　　1、節約成本。當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。

　　2、不便于焊接或不便于加工或需要的強度大。如塑料管、玻璃鋼管之類。

　　3、便于施工。如連接時法蘭螺栓孔對應不便于找正或者防止日后更換設備法蘭螺栓孔有變等。

　　缺點：

　　1、承受壓力低。

　　2、焊環處強度低(特別是厚度3mm以下時)

　　8、平焊環松套法蘭

　　平焊環松套法蘭盤是可以活動的法蘭片。直接與工程中的管道、設備用螺栓連接。使用平焊環松套法蘭盤的目的一般是為了節省資料，其結構分成兩部分，管子局部一頭和管道接，一頭做成翻邊，法蘭盤部分套在翻邊上。法蘭盤采用低等級的資料，而管子局部使用和管道一樣的資料，達到節省資料的目的。

　　平焊環松套法蘭的優點：

　　1)方便于焊接或方便于加工或需要的強度大，如塑料管、玻璃鋼管之類。

　　2)便于施工，如連接時法蘭螺栓孔對應方便于找正或者防止日后更換設備法蘭螺栓孔有變等。

　　3)價格高貴時，節約本錢。當管材材質特殊，焊接同樣材質的法蘭成本高。

　　平焊環松套法蘭的缺點：

　　1)接受壓力低。

　　2)焊環處強度低(特別是厚度3mm以下時)

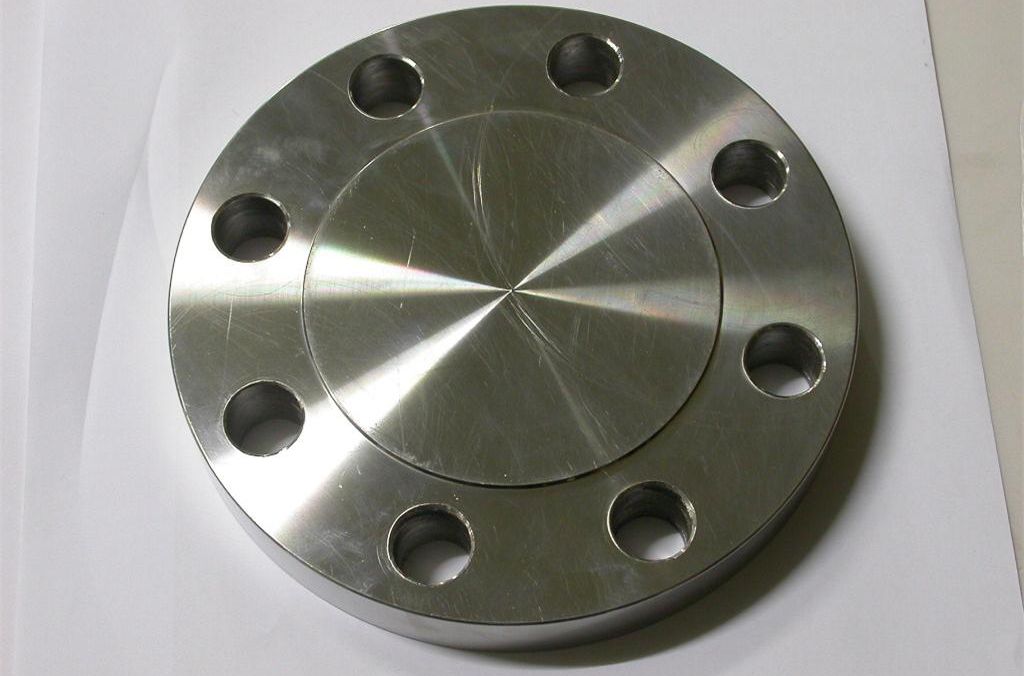

　　9、法蘭蓋

　　法蘭蓋也稱盲板法蘭、盲板。是中間不帶孔的法蘭，供封住管道堵頭用。作用與焊接封頭及絲扣管帽是一樣的，只不過盲板法蘭和絲扣管帽可以隨時卸下來，而焊接封頭則不行。

　　密封面的形式種類較多，有全平面、突面、凹凸面、榫槽面、環連接面。

　　10、襯里法蘭蓋

　　襯里法蘭蓋是一種盲板法蘭，接近介質的一邊堆焊不銹鋼，為1 個整體。襯里法蘭蓋用在有腐蝕性介質的管道上作盲板用。與普通法蘭蓋的區別是與介質接觸面增加了防腐襯層。
